工业计算机
Industrial PC
CIS-IH41-HR01

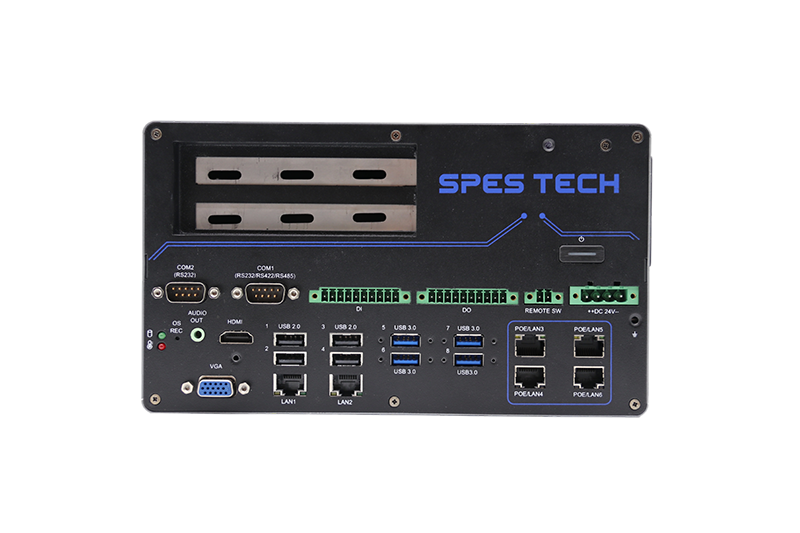

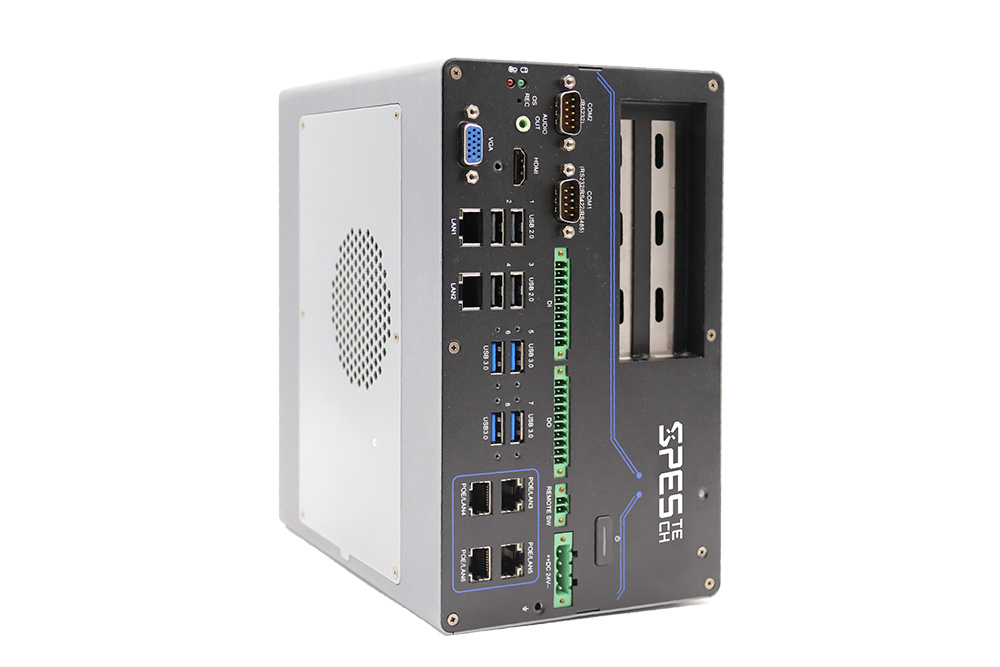

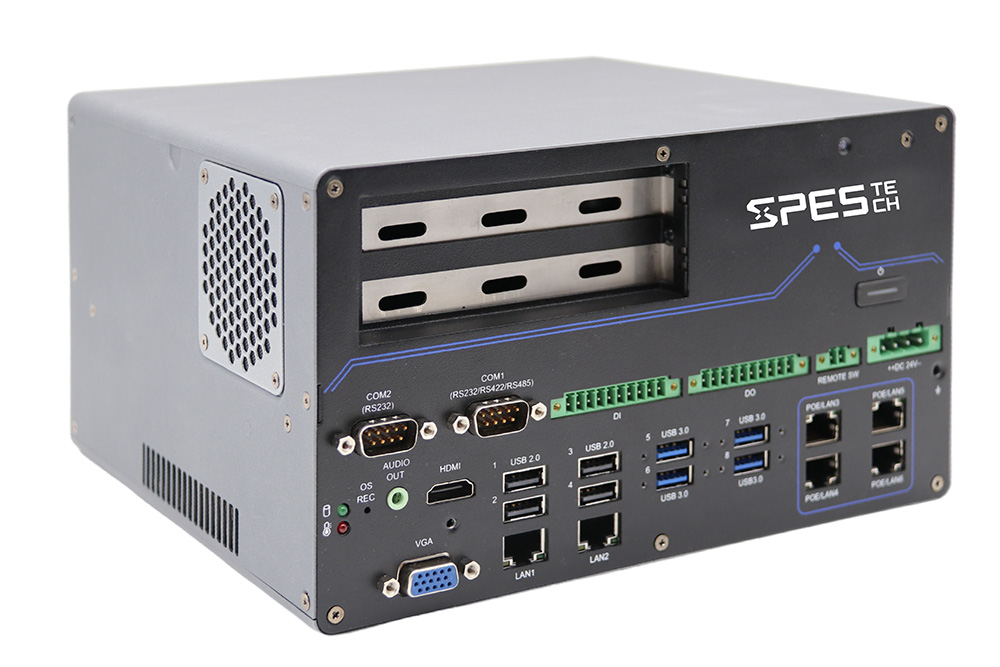

源控CIS-IH41-HR01 是一款基于Intel® Comet Lake H410平台的视觉行业专用机。产品支持Intel® 10th CPU，具备6个千兆网口，其中4个可支持PoE；USB的接口具备锁附功能，满足对于智能相机的连接需求；同时产品具备8in，8out隔离的GPIO功能，搭配19-36V的宽压设计，满足不同现场环境的需求。机器接口可支持光源控制器，同时支持可扩充的PCIe x16插槽，提升了产品的可扩展性。
选择产品资料
| 系统 System | |
|---|---|
| 处理器 Processor |
Intel® 10th Pentium/Cerelon/i3/i5/i7/i9 processor, Up to 65W |
| 芯片组 Chipset |
Intel® H410 Chipset |
| 内存 Memory |
2 x SO-DIMM, DDR4 2666/2933/3200 MHz, Max up to 64G |
| 操作系统 OS |
Windows 10 64bit; Linux |
| 存储 Storage | M.2 2280 SSD（SATA 3.0 ）; 1 x SATA 3.0接口 |
| TPM | TPM2.0, SLB9665TT2.0 FW5.63 |
| BIOS | AMI 128Mbit SPI Flash |
| 看门狗 Watchdog Timer |
System reset, programmable 255 levels timer interval, from 1~255 sec/min |
| 外部I/O External I/O | |
|---|---|
| 以太网 LAN/RJ45 |
6 x Intel® RJ45 2 X Intel RJ45,用于通讯，采用Intel I211-AT芯片； |
| USB接口 | 4xUSB3.2（Gen1），5Gb/s，支持无源USB3.0设备满负荷独立稳定运行，支持锁附 ； 4xUSB2.0，1xUSB2.0 type A（内部 for加密狗） |
| 视频输出 Video |
1XHDMI(4096x2160@30Hz),加螺钉孔带锁附 ； 1xVGA (1920X1200)@60Hz |
| 音频输出 Audio |
1xLine out,支持外部有源音响接入，3.5mm音频接口，选配，默认不上件 |
| DIO/GPIO | 标配8输入8输出光耦隔离IO；1.5KV光耦隔离，输出带保护功能，短接负载不损坏器件；输入改为干节点，输出双向（NPN、PNP） |
| 串口 COM |
1 x COM（RS232/422/485 auto-flow）；1 x COM (RS232) |
| LED灯 | 1xCPU温度报警灯，1xHDD/SSD状态灯 |
| OS Recovery | 1x OS Recovery |
| 开关按键 Button |
1 x Power button w/LED |
| 远程开关 Romote SW |
1 x Remote SW |
| 电源 Power | |
| 供电 Power | 19~36VDC, 具备防反接、短路保护、过压保护、欠压保护、浪涌保护功能 |
| 电源输入 Power Input | 1 x DC jack 12V 电源输入 |
| 接口 | 4Pin 凤凰接头, 可锁附 |
| 环境 Environmental | |
| 操作温度 OperatingTemp |
-10~50℃（SSD）, 0～40℃（HDD） |
| 存储温度 Storage Temp |
-40°C ~ 60°C |
| 操作湿度 Operating Relative Humidity | 40℃ 95%RH（HDD） |
| 存储湿度Storage Relative Humidity | 60℃ 95%RH, 非凝结状态Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | Operation: 10G@11ms ； Non-operation: 20G@11ms |
| 认证 Certification | |
|---|---|
| 认证 Certification |
CCC |
| 机构 Mechanical | ||||||||
|---|---|---|---|---|---|---|---|---|
| 安装方式 Mounting |
DIN导轨安装/桌面安装 | |||||||
| 尺寸 Size |
225 x 201.5 x 130mm | |||||||
| 扩展 Expansion | ||||||||
|---|---|---|---|---|---|---|---|---|
| 扩展卡 Expansion Card |
支持1 x PCIeX16，支持全高，半长卡 | |||||||
| 光源扩展模块 Light Expansion Module |
4路DC 24V(±10%)光源输出，发光方式：常亮/频闪 ； 同时支持DC调光和PWM调光（选配，默认不支持） | |||||||
| 销售型号 Sales Model | |
| 销售型号 Sales Model | CIS-IH41-HR01 |
