工业计算机
Industrial PC
CIP-W15R-TLU1

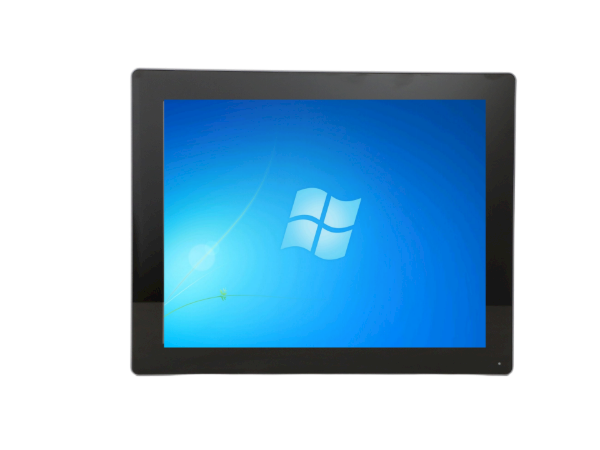

· CIP-S15R-TLU1是一款全平面工业等级平板电脑
· 采用15英寸TFT LCD搭配五线式电阻触摸屏/十点投射式电容触摸屏
· 搭载Intel® Tiger Lake -U系列平台
· 支持12~24V宽压输入，具有高稳定性的Intel® 双千兆网口
· 具备四个串口，六个USB以及HDMI扩展显示
· 前面板支持IP65防护等级，可更好适应不同的使用现场要求
选择产品资料
| 系统 System | ||||||||
|---|---|---|---|---|---|---|---|---|
| 处理器 Processor |
支持Intel Core i3-1115G4/i5-1135G7/i7-1165G7 | |||||||
| 内存 Memory |
支持1 x DDR4 SO-DIMM 3200MHz, Up to 32 GB | |||||||
| BIOS | AMI 128Mbit SPI Flash | |||||||
| 操作系统 OS |
支持Windows10 64bit，Linux | |||||||
| 看门狗定时器 Watchdog Timer |
System reset，programmable 255 levels timer interval，from 1~255 sec/min | |||||||

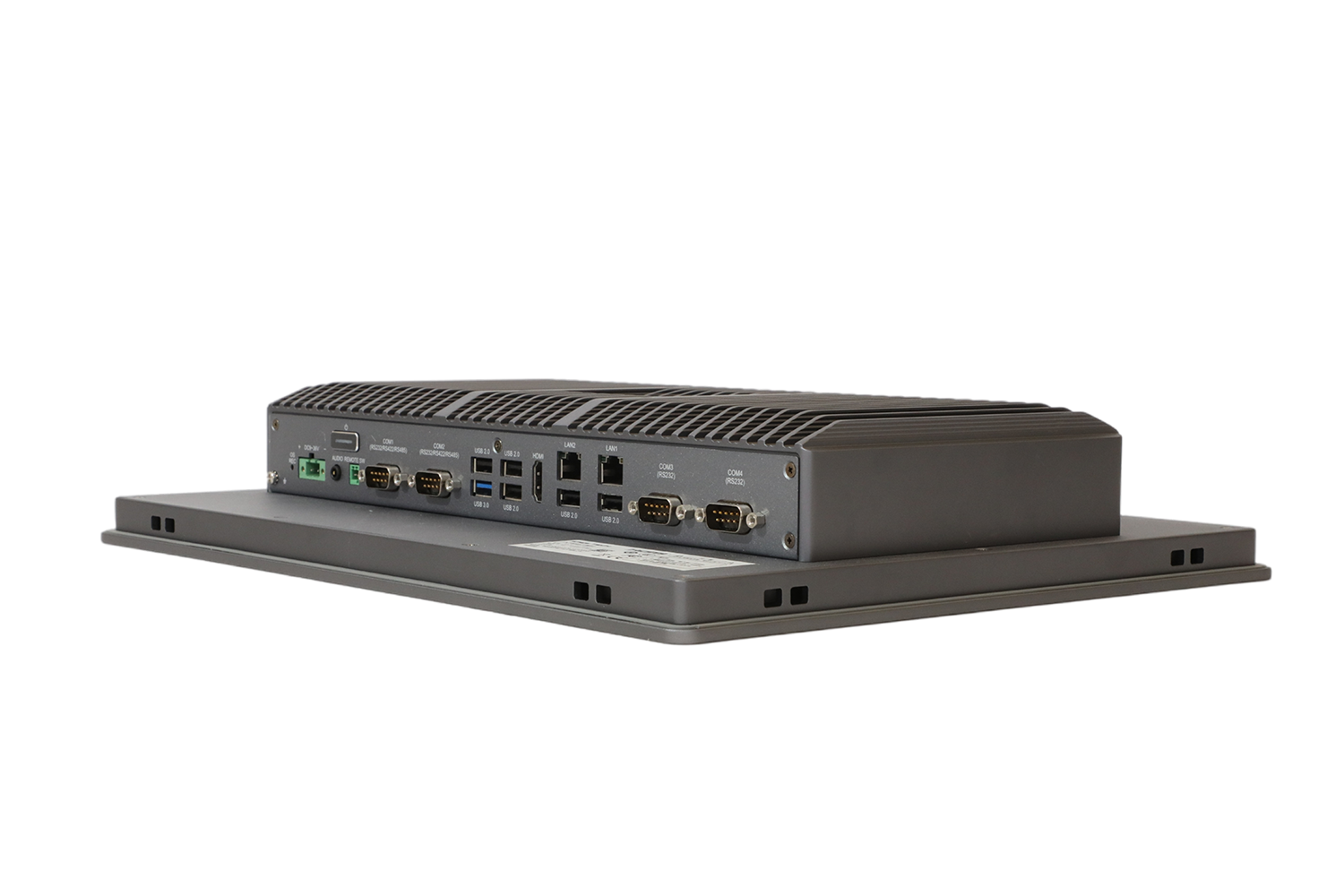

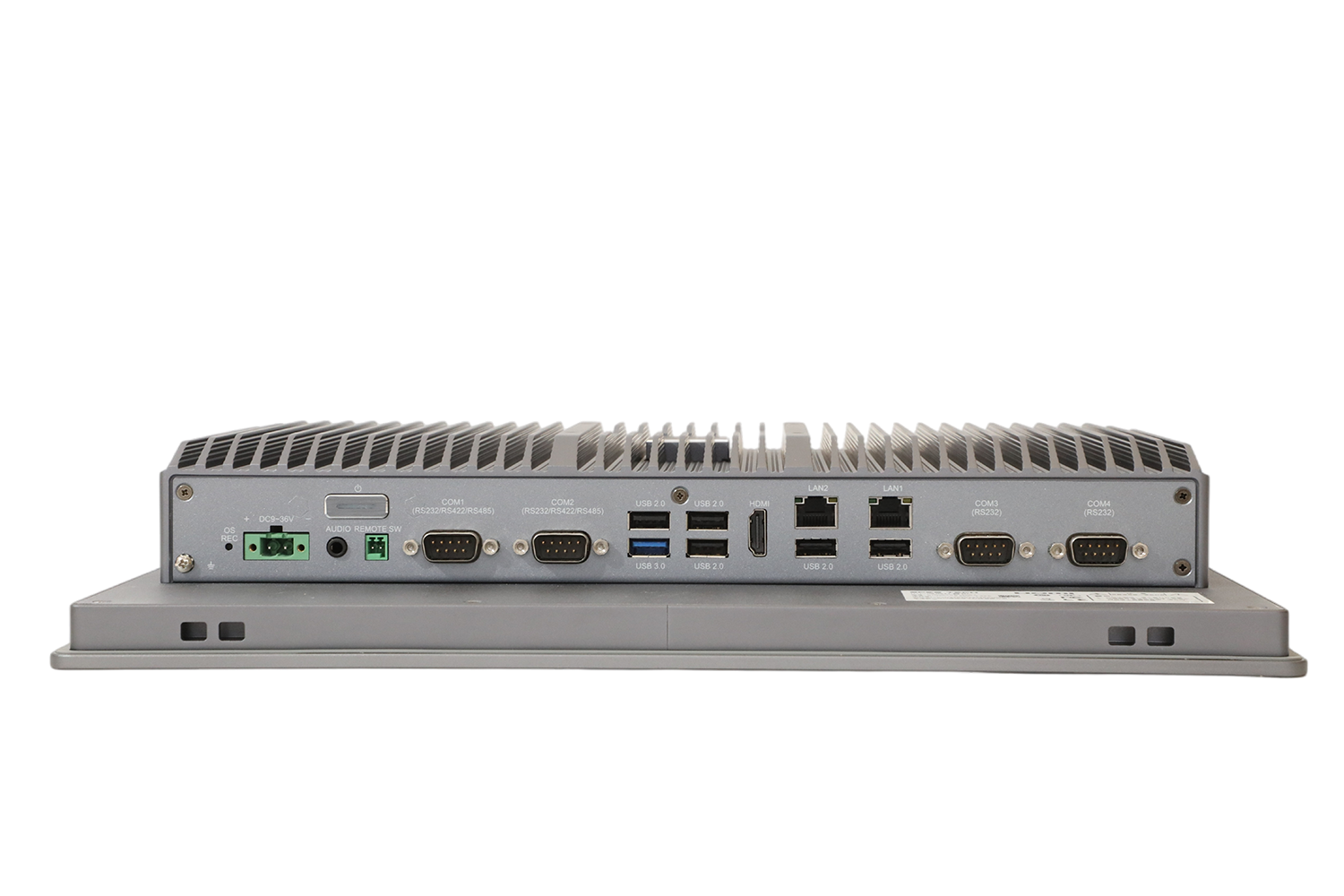

| 外部I/O External I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| 网口 Ethernet |
1 x Intel® I226-V GbE(10/100/1000 Mbps) 1 x Intel® I219-V GbE (10/100/1000 Mbps) |
|||||||
| 显示 Display |
1 x HDMI: max resolution up to 4096 x 2160 | |||||||
| 音频 Audio |
1 x Audio (Line-out & Mic-in 2 in 1) | |||||||
| 串口 COM |
2 x COM (RS232/422/485 auto-flow) ； 2 x COM（RS232） | |||||||
| USB | 4 x USB3.2（Gen2）； 2 x USB 2.0 | |||||||
| 远程开关 Remote SW |
1 x Remote ON-OFF | |||||||
| 电源输入 Power Input |
1 x Phinex 2Pin | |||||||
| 电源开关 Power Button |
1 x Power button w/ LED | |||||||
| 系统还原 OS Recovery |
1 x OS Recovery button | |||||||
| 可抽取式 removable | 1 x 2.5" Drive Bay for SATA HDD/SSD | |||||||
| 内部接口 Internal I/O | |
|---|---|
| 扩展接口 Expansion Slot |
1 x full-size Mini-PCIe Slot 1 x SIM Card Slot |
| 串口 COM |
2 x COM (RS232)（COM5～COM6） |
| 喇叭 Speaker |
2 x SPK 3.2W & 4Ω |
| USB | 2 x USB 2.0 |
| GPIO | 1 x 8bit GPIO（可选） |
| SATA | 1 x SATA and SATA power |
| 触摸屏 Touchscreen | ||||||||
|---|---|---|---|---|---|---|---|---|
| 触摸屏 Touch Screen |
全平面五线电阻屏 5-Wire Resistive Touch 全平面十点投射式电容屏 P-cap Multi-Touch |
|||||||
| 触击 Touch |
35,000,000 times | |||||||
| 显示屏 Display | |
|---|---|
| 尺寸 Size |
15.6 inch |
| 分辨率 Resolution |
1366(H) x 768(V) |
| 屏幕宽高比 Ratio |
16:9 |
| 亮度 Brightness |
400 nits |
| 可视区 Active Area |
344.232mm x 193.536mm |
| LCD尺寸 Dimension |
363.8(W) x 215.98(H) x 9.3(D)mm |
| 可视角 Viewing Angle |
CR≥10, 85°/85°/80°/80° |
| 对比度 Contrast Ratio |
500:1 |
| 色深 Display Color |
16.7M |
| 像素 Pixel Pitch |
0.252 (H) x 0.252 (V) |
| 背光 Black light |
LED Backlight |
| 背光寿命 | 50000Hrs |
| 功耗 Power consumption |
9.8W |
| 机构 Mechanical | ||||||||
|---|---|---|---|---|---|---|---|---|
| 前框 Front |
铝，背部带有缓冲胶条 | |||||||
| 散热片 Cooler |
铝 | |||||||
| 底板 Board |
铁 SECC | |||||||
| 安装方式 Mounting |
Panel Mount and VESA-mount (75 x 75mm) | |||||||
| 尺寸 Dimension |
402 x 252 x 65mm | |||||||
| 建议开孔尺寸 Suggesting Cut Size |
394.3 x 244.4mm | |||||||
| 重量 Weight |
3.8KG | |||||||
| 电源 Power | ||||||||
|---|---|---|---|---|---|---|---|---|
| 电源输入 Power Input |
12~24V DC | |||||||
| 环境 Environmental | |
| 操作温度 | -10℃ ~ 50℃（SSD）, 0℃ ~ 40℃（HDD） |
| 存储温度 | -40℃ ~ 60℃ |
| 操作湿度 Operating Relative Humidity |
50℃ 95%RH (SSD) |
| 存储湿度 Storage elative Humidity |
60℃ 95%RH 非凝露Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation, |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non- operation， |
| 机械冲击 Shock | Operation: 10G@11ms ； Non-operation: 20G@11ms |
| 前面板防护等级 | IP65 |
| 认证 Certification | ||||||||
|---|---|---|---|---|---|---|---|---|
| 安规认证 Safety Certification |
CCC | |||||||
| 销售型号 | |
| 销售型号 | CIP-W15C-15U1 CIP-W15C-35U1 CIP-W15C-65U1 |
