工业计算机
Industrial PC

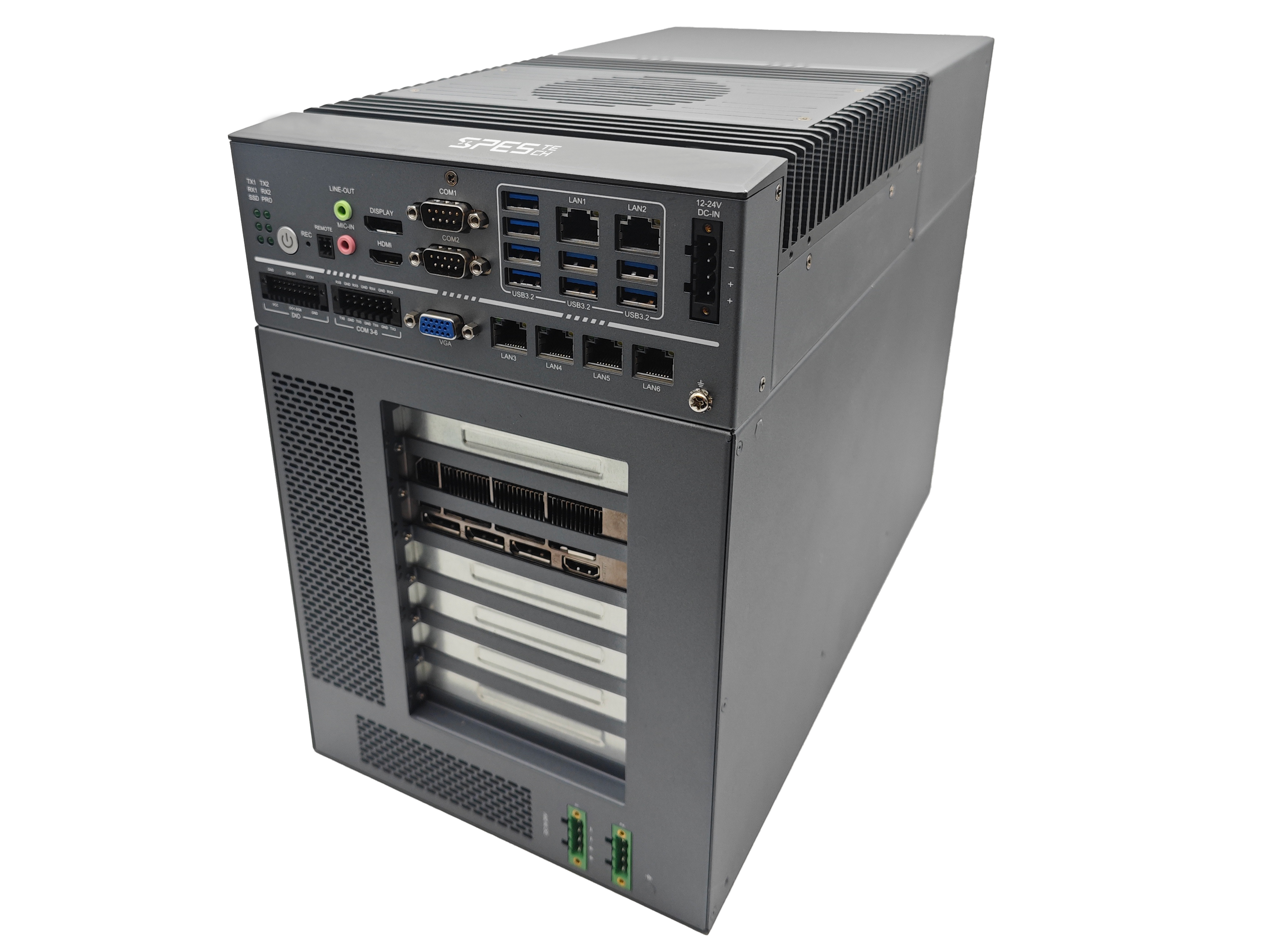

CIS-XADL-LW01-H
可扩展式工控机, 搭载高性能 CPU 平台, 通过扩展适用于机器视觉、运动控制等各种工业用例场景。
系统
• Intel® 12th/13th/14th CoreTM / Pentium®/Celeron® (TDP up to 65W)
• LGA 1700, Q670 Chipset
• 2x DDR5, Max to 96GB

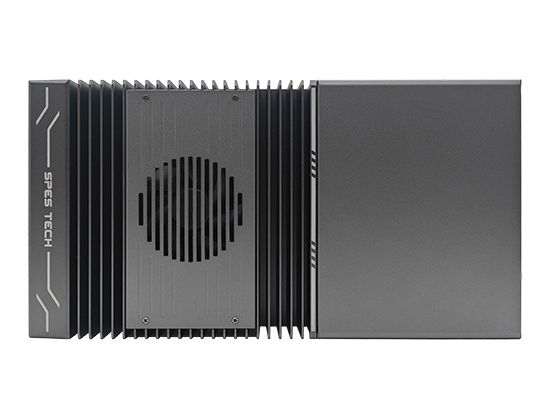

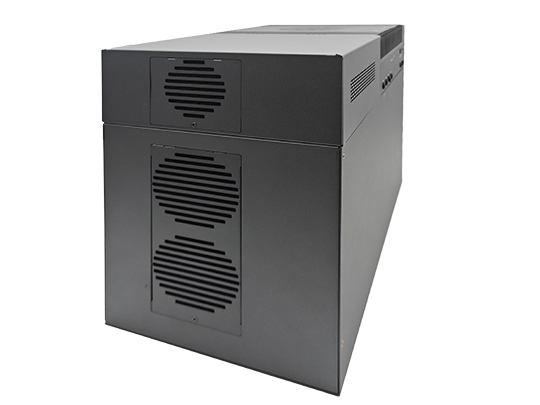

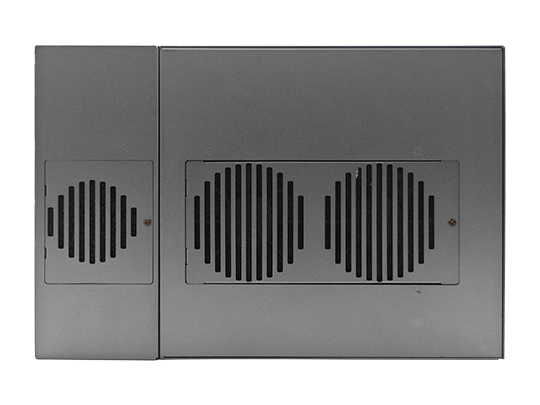

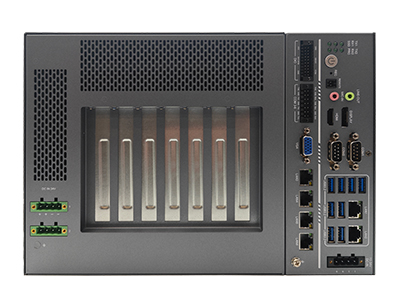

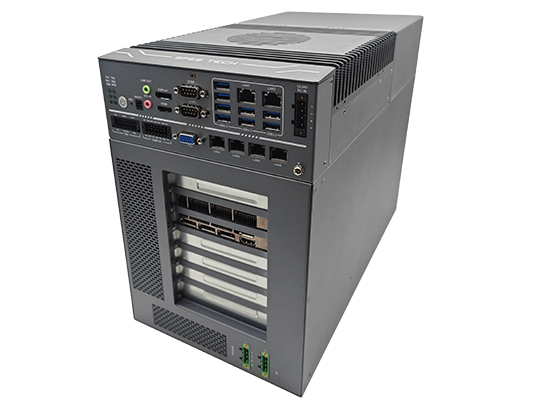

外部I/O
• 6x RJ45, 6x COM
• 1x VGA, HDMI and DP++ Display
• 1x Line-out, 1x Mic-in, 选配
• 8x USB 3.2 (Gen 2)
• 16Bit Isolated DIO
内部I/O
• 2x USB 2.0 Type-A
• 3x SATA 3.0, 3x SATA Power
• 1x TPM 2.0 pin header
• 2x PCIEx16，2xP CIEx4
选择产品资料
| 系统 | |
|---|---|
| Processor | Intel® 12th/13th/14th Generation CoreTM /Pentium®/Celeron® LGA 1700 Socket Processors with TDP up to 65W |
| Chipset | Intel® Q670 Chipset |
| Memory | 2x DDR5 3200/4800Mhz SO-DIMM, Max Up to 96GB |
| Graphics | AMI 256Mbit SPI Flash |
| OS | Windows10/11 64bit，Linux |
| Watchdog Timer | System reset, programmable 255 levels timer interval, from 1~255 sec/min |
| 外部接口 External I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| Interface | 6x RJ45: 1x RJ45 Intel® I219-V GbE（10/100/1000 Mbps） 5x RJ45 Intel® I210-AT GbE（10/100/1000 Mbps） |
|||||||
| Display | 1x DP++ max resolution up to 4096 x 2304@60Hz 1x HDMI: max resolution up to 4096 x 2160@30Hz 1x VGA: max resolution up to 1920 x 1200@60Hz Support 三屏异显 |
|||||||
| Audio | 1x Line-out, 1x MIC (选配） | |||||||
| COM | 6x COM： COM1～2（RS232/422/485), TX/RX 隔离等级: 2KVDC/AC； COM3～6（RS232 TX RX GND） |
|||||||
| USB | 8x USB 3.2（Gen2） | |||||||
| DIO | 16Bit Isolated DIO；8 x DI, 8 x DO Default DI 湿节点输入，DO: NPN漏型输出 隔离等级：DI/DO: 2KVDC/AC 电压范围：高电平：18~36V, 低电平：0~5V 驱动能力：≤350mA 响应频率：≤1KHz |
|||||||
| Botton | 1x Power button w/LED 1x Clear CMOS Button 1x OS Recovery Button |
|||||||
| OS Recovery | 1x OS Recovery Button | |||||||
| LED | 1x HDD LED, 1x COM1 TX1 LED, 1x COM1 RX1 LED 1x COM2 TX2 LED, 1x COM2 RX2 LED, 1x 用户自定义 LED | |||||||
| Remote | 1 x Remote ON-OFF | |||||||
| 内部接口 Internal I/O | |
|---|---|
| Expansion Slot | 1x Full-size Mini-PCIe Slot for 4G module（PCIe + USB） 1x M.2 2280 slot for SSD（SATA3.0+Nvme） 1x M.2 2280 slot for SSD（Only Nvme）Default 1x M.2 2230 slot for Wifi module Support CNVi 1x M.2 3042/3052 for 5G module |
| USB | 2x USB2.0 Type-A |
| SATA | 3x SATA 3.0 ，3x SATA Power |
| FAN | 1x CPU Smart Fan 1x System Smart Fan |
| SIM | 1x Stander SIM Card Slot |
| Switch | 1x AT /ATX Switch 1x USB Power S0/S5 Switch |
| TPM | 1x TPM 2.0 pin header |
| 扩展插槽 | 1x异形扩展槽, 是由PCIex 16+PCIe x8组成, 用来扩展各种扩展插槽 |
| 可扩展卡 Expansion Card | |
|---|---|
| 4 Slots | 4槽： EB.RXBX.4PE1: 2 x PCIe x4 + 2x PCIe x16 (1x16 or 2x8) |
| 电源 Power | |
|---|---|
| Power Input | 主板供电： Fanless：12V~24V，7A~3.5A Faned： 12V~24V，12A~6.5A 电压浮动：最低12V-5%, 最高24V+20% GPU供电： DC-IN: 24V ±10%浮动 RTX 4080S 建议使用至少24V 25A的电源, 显卡瞬间功率可达到500W |
| Interface | 4Pin Phenix 带锁附接口 |
| 环境 Environmental | |
| OperatingTemp | CPU 无风扇：单张450W GPU With 0.7 m/s air flow -10℃ ~ 45℃ CPU 带风扇： 单张450W GPU With 0.7 m/s air flow -10℃ ~ 40℃ |
| Storage Temp | -40°C ~ 60°C |
| Operating Relative Humidity | 45℃ 60%RH (取决于所使用显卡) |
| Storage elative Humidity | 60℃ 95%RH, Non-Condensing |
| Random Vibration | 5~500Hz, 2Grms（SSD）Operation，5~500Hz, 1Grms（HDD）Operation |
| Sine Vibration | 5~500Hz, 2G Non-Operation |
| Shock | Operation: 10G@11ms ； Non-Operation: 20G@11ms |
| 机构Mechanical | |
| Housing | Aluminum Alloy |
| Mounting | Desk-Mount, Wall-Mount |
| Dimension | 390 x 296 x 202 mm（不带支架） |
| 认证 Certification | ||||||||
|---|---|---|---|---|---|---|---|---|
| Safety Certification | 可支持CCC认证 | |||||||
| 主要销售型号 Sales Model | |
| Sales Model（with Fan) | CIS-XQ67-FW01-AI |
| Sales Model（Fanless） | CIS-XQ67-LW01-AI |
