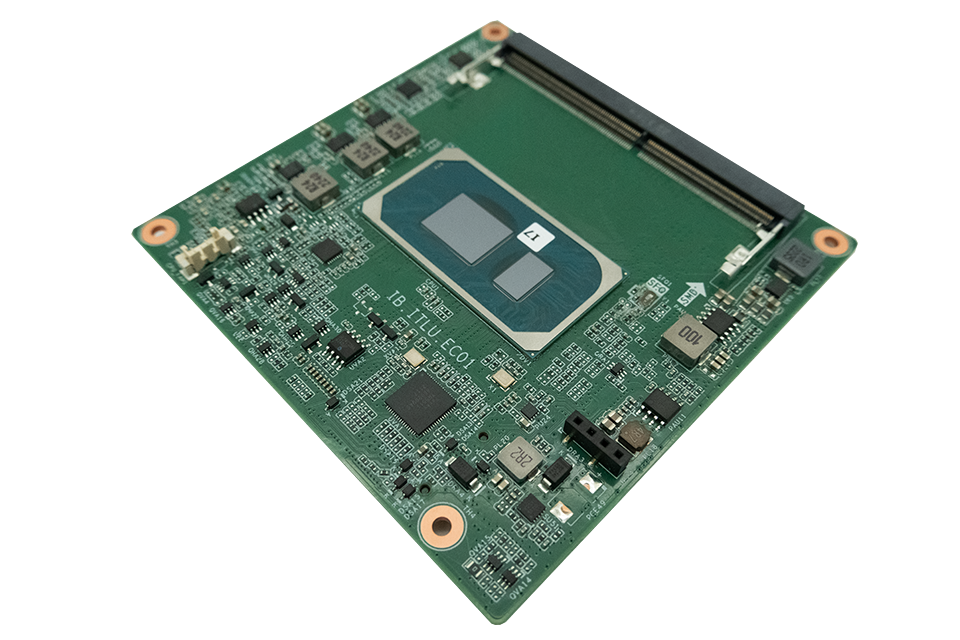

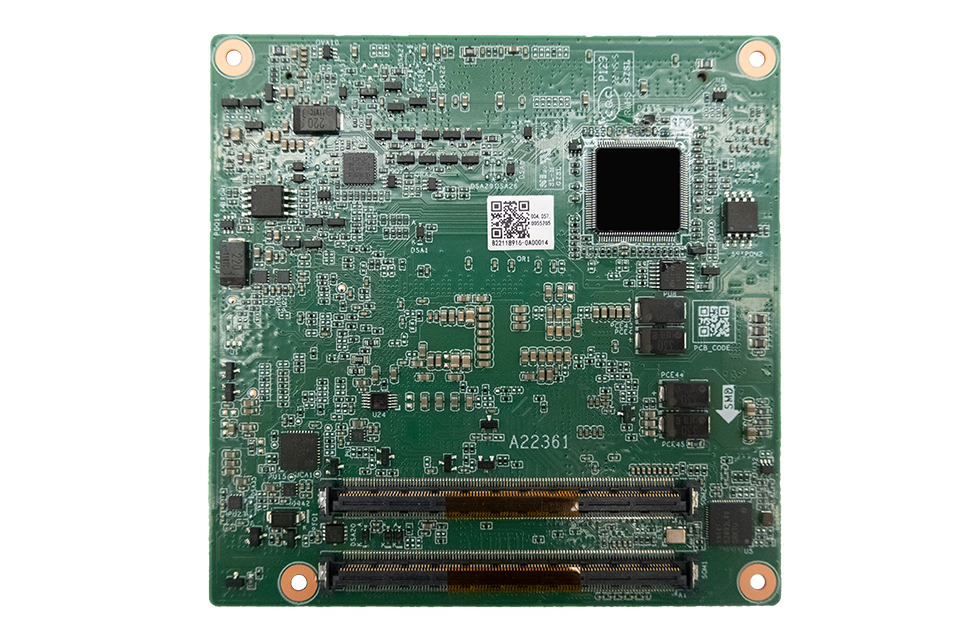

CIB-ITLU-EC01
· COM Express Compact Moudule Type 6 Pinout
· Intel® 11th Gen. CoreTM Processor Tiger Lake U-Series
· 1 x DDR4 3200MHz SO-DIMM,up to 32GB
· 支持 1 x PCIeX4，5 x PCIeX1，4 x USB3.2
· 支持适配VGA，LVDS/eDP，DP，HDMI等不同显示
· 支持COM、GPIO、TPM、CAN等功能
选择产品资料
| 系统 System | |
| 处理器 Processor |
Intel® Core i3-1115G4/i5-1135G7/i7-1165G7 i3-1115GRE/i5-1145GRE/i7-1185GRE/6305E |
| 内存 Memory | 1 x DDR4 2 SO-DIMM, Up to 32GB |
| BIOS | AMI 128Mbit SPI Flash |
| 图形 Graphics | Intel® Integrated Graphics |
| 操作系统 OS | Win 10-64bit , Linux |
|
看门狗定时器 Watchdog Timer |
System Reset, Programmable 255 levels timer interval, From 1~255 sec/min |
| 内部接口 Internal I/O | |
|
网口 Ethernet |
1 x Intel I226-V GbE（10/100/1000 Mbps） |
| 显示 Display |
1 x LVDS Dual Channel: 1920 x 1200@60Hz（Co-lay eDP 4096 x 2304@60Hz） 3 x DDI Support Configurable HDMI/DispalyPort |
| 扩展接口 Expanion Slot |
1 x PCIe x 4（Gen4） 5 x PCIe x 1（Gen3, Up to 6 by option） |
| SATA | 2 x SATA 3.0（6Gbps） |
| USB（3.2） | 4 Ports（10 Gbps） |
| USB 2.0 |
8 Ports（480 Mbps） |
| COM |
2 x COM（2-Wire TX/RX） |
| GPIO |
1 x 8bit Programmable GPIO, 4in/4out |
| CAN |
1 x CAN（Co-lay COM） |
| TPM |
1 x TPM 2.0（Optional） |
| LPC |
Yes |
| SPI Bus |
Yes |
| I2C Bus |
Yes |
| SM Bus |
Yes |
| Fan |
Smart Fan 2 Ports: 1 Port On COM module（Input Voltage: 5V）;
1 Port On Carrier Board |
| 电源 Power | |
|
电源类型 Power Type |
ATX: Vin, VSB;AT: Vin |
|
供电电压 |
Vin: 4.75V - 20V;VSB: 4.75V - 5.25V |
| 环境 Environmental | |
|
操作温度 OperatingTemp. |
标准 0℃~ 60℃ 宽温 -40℃ ~ 85℃ |
|
存储温度 Storage Temp. |
-40℃ ~ 85℃ |
|
操作湿度 Operating Relative Humidity |
40℃@95%, Non-Condensing |
|
存储湿度 Storage Elative Humidity |
60℃ 95%RH,Non-Condensing |
|
随机振动 Random Vibration |
5~500Hz, 3.5Grms（SSD）Operation |
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-Operation |
|
机械冲击 Shock |
Operation: 10G@11ms; Non-Operation: 20G@11ms |
| 机构 Mechanical | |
| 尺寸 Dimension | 95 x 95mm |
| 销售型号 Sales Model | |
| 销售型号 Sales Model | CIB-ITLU-EC01 |
