工业计算机
Industrial PC
CIS-DSKL-FAR1（H110）
· 4U Rack-mount PC
· Intel® 6th/7th/8th/9th Generation Core™ /Pentium®/Celeron（up to 95W）, H110平台
· 2x DDR4 2133/2400/2666 MHz 288-pin DIMM, Max to 32GB
· VGA, HDMI and DVI-D
· 4x USB 3.2 (Gen1), 2x USB 2.0
· 1x PCIe x16 (Gen3), 1 x PCIe x4 (Gen2), 5x PCI
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· 1250W ATX Power MAX
选择产品资料
| 系统 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 处理器 | 6th/7th/8th/9th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up tp 95W | |||||||
| 芯片组 | Intel® H110 Chipset | |||||||
| 内存 | 2x DDR4 2133/2400/2666 MHz 288-pin DIMM x2, Max to 32GB | |||||||
| BIOS | AMI 128Mbit SPI Flash | |||||||
| 图形 | Intel® Integrated Graphics | |||||||
| 操作系统 | Windows 7 32/64bit; Windows 10 64bit; Linux | |||||||
| 看门狗定时器 | System reset，programmable 255 levels timer interval， from 1~255 sec/min | |||||||
| 扩展接口 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 接口 | 1x PCIe x16（Gen3） 1x PCIe x4（Gen2） 5x PCI |
|||||||
| 前部 I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| 开关 /LED |
1x power button, 1 x OS Recovery button， 1x Power LED 1x HDD LED 2x LAN LED |
|||||||
| USB | 2x USB 2.0 | |||||||
| 可扩展 | 1x 5.25"光驱位 | |||||||
| 风扇 | 1x 12025系统风扇（可抽拉替换式过滤网） | |||||||

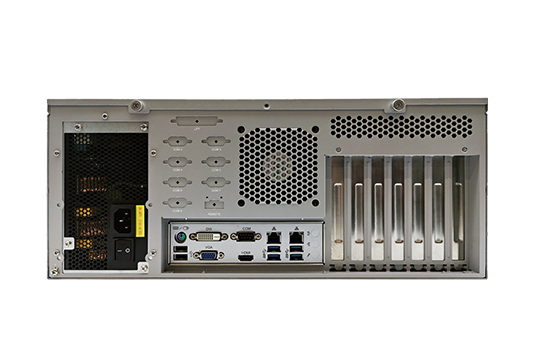

| 后部 I/O | |
|---|---|
| 网口 | 2 x RJ45: 1x Intel® I210-AT GbE (10/100/1000 Mbps) 1x Intel® I219-V GbE (10/100/1000 Mbps) |
| 显示 | 1x VGA: max resolution up to 1920 x 1200@60Hz 1x HDMI: max resolution up to 4096 x 2160@24Hz 1x DVI-D: max resolution up to 1920 x 1200@60Hz 支持双屏异显 |
| 音频 | 1x Line-in，1 x Line-out，1 x Mic-in，选配，默认不上件 |
| 串口 | 1x COM (RS232/422/485 auto-flow)， 带有 5V/12V power，默认无供电 |
| USB | 4x USB 3.2（Gen1） 2x USB 2.0 |
| PS/2 | 1x PS/2 (mini-DIN-6) |
| 内部 I/O | |
|---|---|
| 扩展接口 | 1x Full-size Mini-PCIe Slot （与 PCIe x 4 复用） 1x M.2 2280 slot（与SATA1复用） |
| 串口 | 1x COM(RS232/422/485 auto-flow)pin header，支持5V/12V供电, 默认无供电 4x COM (RS232) pin header |
| USB | 1x Vertical USB 2.0 Type-A 2x USB 2.0 （2.54mm pitch） |
| SATA | 4x SATA 3.0 (up to 6Gb/s) |
| GPIO | 1x 16bit programmable GPIO，default 为 8in/8out |
| SIM 卡 | 1x SIM Card Slot |
| 音频 | 1x Front Audio (Line-out/Mic-in) 默认不上件 |
| SPI | 1x SPI connector |
| SMBus | 1x SMBus connector |
| LPT | 1x LPT connector |
| OS Recovery | 1x OS recover pin header |
| Case open | 1x Case open pin header |
| FAN |
1x CPU fan （4Pin support smart fan） 2x System fan （4Pin support smart fan），BIOS侦测风扇状态 |
| LAN LED | 1x LANLED connector （pitch 2.54） |
| Front Panel |
1x Front panel（2 x 5 pin connector）包含开关，reset，power/HDD LED |
| 安全 | 1x TPM 2.0 pin header |
| 电源 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 电源输入 | ATX | |||||||
| 电源功率 | 300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System | |||||||
| 接口 | 24Pin ATX power，8Pin ATX 12V power | |||||||
| 环境 Environmental | |
| 操作温度 OperatingTemp |
0℃ ~ 40℃（HDD） |
| 存储温度 Storage Temp |
-40℃~ 60℃ |
| 操作湿度 Operating Relative Humidity | 40℃ 95%RH（HDD） |
| 存储湿度Storage Relative Humidity | 60℃ 95%RH, Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | Operation: 10G@11ms ； Non-operation: 30G@11ms |
| 机构 | |
|---|---|
| 尺寸 | 512 x 482 x 177 mm |
| 安装方式 Mounting | 上架式（Rack-Mount） |
| 认证 Certification | |
|
安规认证 Safety Certification |
CCC |
| 销售型号 | |
|---|---|
| 销售型号 | CIP-DH11-FAR1 |
