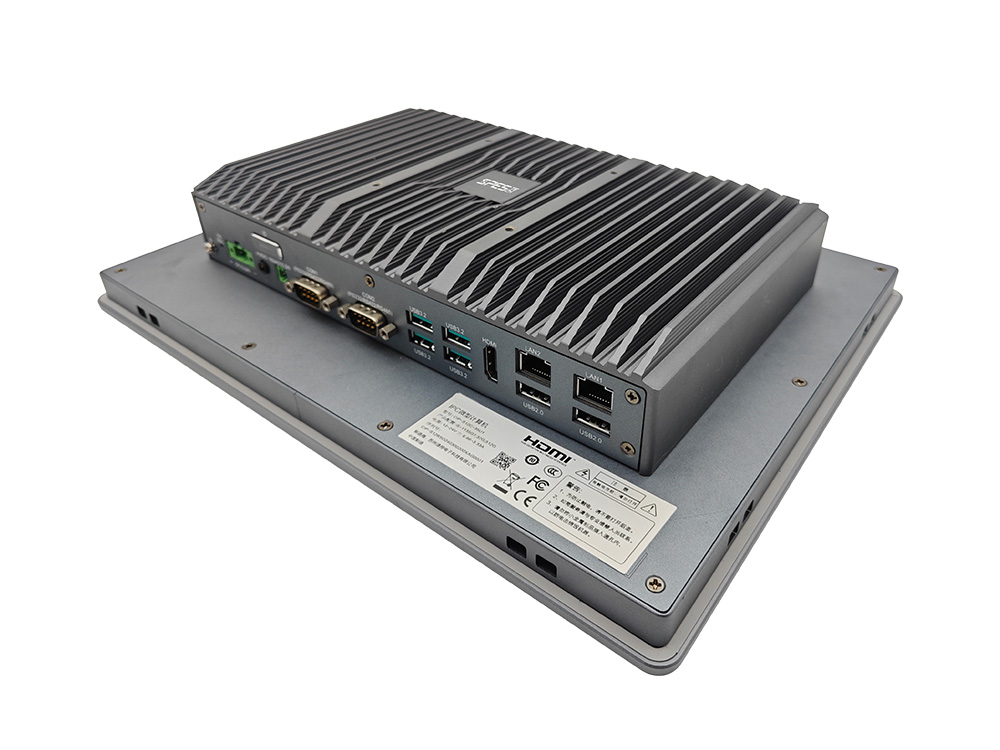

CIP-S12R-ELK1
· CIP-S12R-ELK1是一款全平面工业等级平板电脑
· 采用12.1英寸TFT LCD搭配五线式电阻触摸屏/十点投射式电容触摸屏
· 搭载Intel® Elkhart Lake J6412 平台系列平台
· 支持12~24V宽压输入，具有高稳定性的Intel®双千兆网口
· 具备四个串口，六个USB以及HDMI扩展显示
· 前面板支持IP65防护等级，可更好适应不同的使用现场要求
选择产品资料
| 系统 System | |
| 处理器 Processor |
Intel® Elkhart Lake J6412（4cores, 2.00 GHz） |
| 内存 Memory |
1 x DDR4 SO-DIMM 3200MHz, Up to 32 GB |
| BIOS | AMI 128Mbit SPI Flash |
| 操作系统 OS | Windows 10 64bit; Linux |
|
看门狗定时器 Watchdog Timer |
System reset，programmable 255 levels timer interval, from 1~255 sec/min |

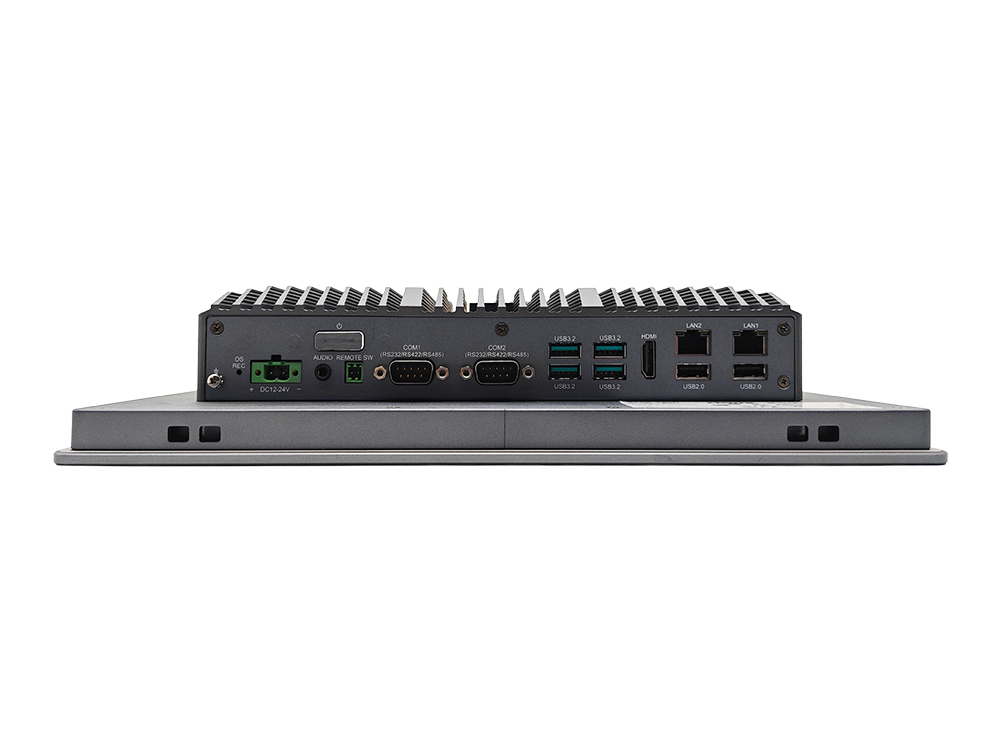

| 外部I/O Enternal I/O | |
|
网口 |
2 x Intel® I226-V GbE (10/100/1000 Mbps) |
| 显示 | 1 x HDMI: max resolution up to 4096 x 2160 |
| 音频 | 1 x Audio（Line-out & Mic-in 2 in 1） |
| 串口 | 2 x COM (RS232/422/485 auto-flow) |
| USB |
4 x USB3.2（Gen1）, 2 x USB 2.0 |
| 远程开关 |
1 x Remote ON-OFF |
| 电源输入 |
1 x Phinex 2Pin |
| 电源开关 |
1 x Power button w/ LED |
| 系统还原 |
1 x OS Recovery button |
| 内部接口 Internal I/O | |
|
扩展接口 |
1 x full-size Mini-PCIe Slot 1 x M.2 2280 SSD Slot（SATA3.0） 1 x M.2 2230 Slot 1 x SIM Card Slot |
|
串口 |
2 x COM（RS232） |
| USB | 2 x USB 2.0 |
| SATA |
1 x SATA and SATA power |
| 喇叭 |
2 x SPK 3.2W & 4Ω |
| 触摸屏 Touch Panel | |
| 触摸屏 |
全平面五线电阻屏 5-Wire Resistive Touch
全平面十点投射式电容屏 P-cap Multi-Touch |
|
触击 |
35,000,000 times |
| 显示屏 Display Screen | |
| 尺寸 |
12.1" |
| 分辨率 |
1024（H）x 768（V） |
| 屏幕宽高比 | 4:3 |
| 亮度 | 500 nits |
| 可视区 | 245.76 x 184.32mm |
| LCD尺寸 | 260.5（W）x 204（H）x 8.4（D）mm |
| 视角 | CR ≥ 10, 89°/89°/89°/89° |
| 对比度 | 1000:1 |
| 色深 |
16.7M |
| 像素 |
0.24（H）x 0.24（V） |
| 背光 |
LED Backlight |
| 背光寿命 |
30000Hrs |
| 功耗 | 9.62W |
| 电源 Power | |
|
电源输入 Power Input |
12~24V DC |
| 环境 Environmental | |
|
操作温度 OperatingTemp. |
-10℃ ~ 55℃ (SSD) |
|
存储温度 Storage Temp. |
-40℃ ~ 60℃ |
|
操作湿度 Operating Relative Humidity |
55℃ 95%RH（HDD） |
|
存储湿度 Storage Elative Humidity |
60℃ 95%RH, 非凝露Non-condensing |
|
随机振动 Random Vibration |
5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation, |
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-operation |
|
机械冲击 Shock |
Operation: 10G@11ms ； Non-operation: 20G@11ms |
|
前面板防护等级 |
IP65 |
| 机构 Mechanical | |
| 前框 | 铝，背部带有缓冲胶条 |

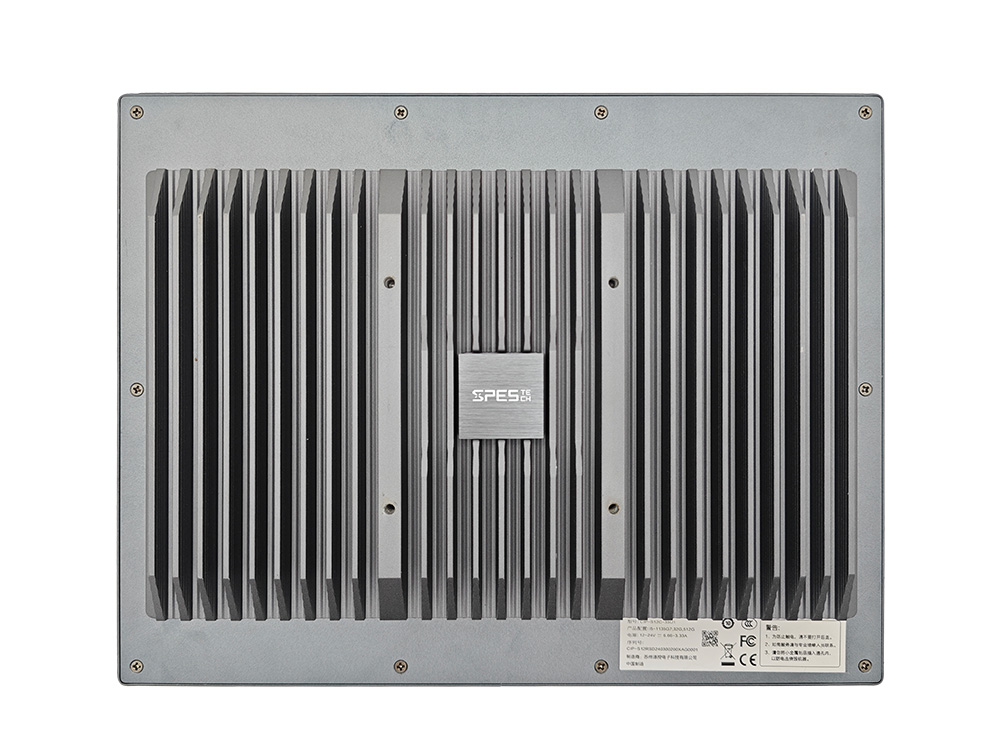

| 散热片 | 铝 |
| 底板 | 铁 SECC |
| 安装方式 | Panel Mount and VESA-mount (75 x 75mm) |
| 尺寸 | 317 x 246 x 64.5mm |
| 建议开孔尺寸 | 307 x 236mm |
| 重量 | 3.2KG |
| 认证 Certification | |
| 安规认证 Safety Certification | CCC |
| 销售型号 | |
| 销售型号 | CIP-S12R-J121 |
