CIS-DSKL-FAS1（H110）

· 4U Desk-mount PC
· Intel® 6th/7th/8th/9th Generation Core™ /Pentium®/Celeron®（up to 65W），H110平台
· Dual channel（Non-ECC）DDR4 2133/2400 MHz up to 32GB
· VGA, HDMI and DVI-D
· 1x PCIe x16（Gen3）, 1x PCIe x4（Gen2）, 5x PCI
· 1x Full-size Mini-PCIe Slot, 1x M.2 2280 slot
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· USB self-recovery, 5V/5VSB power optional

选择产品资料

下载

系统 System
处理器 Processor	6th/7th/8th/9th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up to 65W
芯片组 Chipset	Intel® H110 Chipset
内存 Memory	2x DDR4 2133/2400MHz 288-pin DIMM, Max to 32GB（16GB per DIMM）
BIOS	AMI 128Mbit SPI Flash
图形 Graphics	Intel® Integrated Graphics
操作系统 OS	Windows 7 32/64bit; Windows 10 64bit; Linux
看门狗定时器 Watchdog Timer	System reset，programmable 255 levels timer interval, from 1~255 sec/min

扩展接口 Expansion slot

接口 Interface

1x PCIe x16（Gen3）

1x PCIe x4（Gen2）

5x PCI

前部I/O Front I/O
开关	1x Power button w/LED
LED	1x HDD LED
USB	2x USB 2.0
OS Recovery	1x OS Recovery
Fan	1x 12025 system fan （可替换式过滤网）

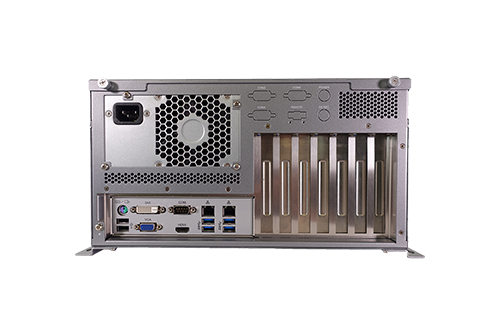

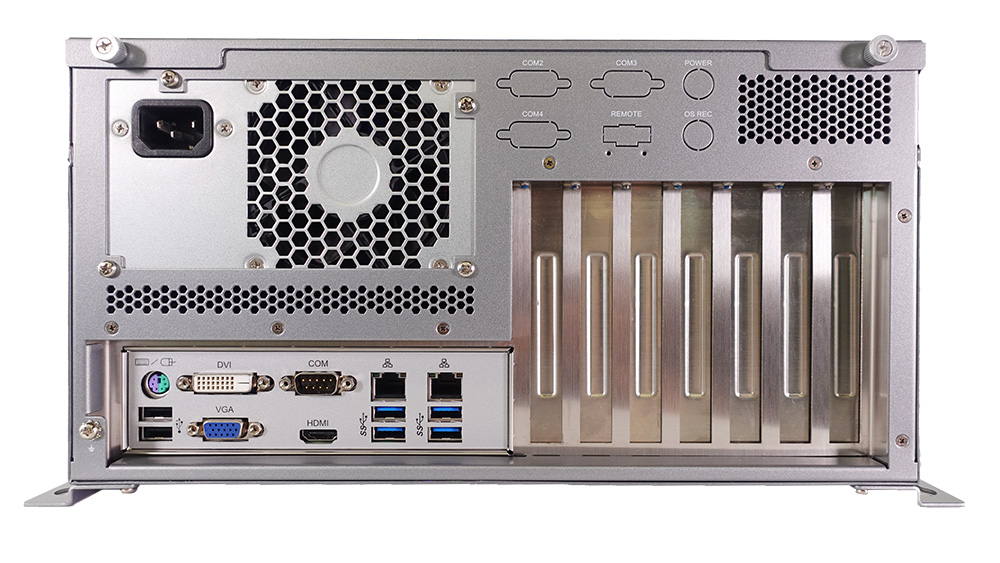

后部I/O Rear I/O
网口 Ethernet	2x RJ45： 1x Intel® I211-AT GbE (10/100/1000 Mbps) 1x Intel® I219-V GbE (10/100/1000 Mbps)
显示 Display	1x VGA: max resolution up to 1920 x 1200@60Hz 1x HDMI: max resolution up to 4096 x 2160@24Hz 1x DVI-D: max resolution up to 1920 x 1200@60Hz 支持双屏异显
音频 Audio	1x Line-in，1 x Line-out，1 x Mic-in，选配，默认不上件
串口 COM	1x COM（RS232/422/485 auto-flow）; 支持5V/12V供电, 默认无供电
USB	4x USB 3.2（Gen1） 2x USB 2.0
PS/2	1x PS/2（mini-DIN-6）

内部接口 Internal I/O
扩展接口 Expansion Slot	1x Full-size Mini-PCIe Slot 1x M.2 2280 slot（与SATA1复用）
串口 COM	1x COM（RS232/422/485 auto-flow）pin header, 支持5V/12V供电, 默认无供电 4x COM（RS232）pin header
USB	1x Vertical USB 2.0 Type-A 2x USB 2.0 （2.54mm pitch）
SATA	4x SATA 3.0（up to 6Gb/s）
GPIO	1x 16bit programmable GPIO，default 为8in/8out
音频	1x Front Audio (Line-out/Mic-in) 选配，默认不上件
LPT	1x LPT connector
SIM卡	1x SIM Card Slot
FAN	1x CPU fan （4Pin support smart fan） 2x System fan （4Pin support smart fan），BIOS侦测风扇状态
SPI	1x SPI connector
SMBus	1x SMBus connector
KB lock	1x KB lock pin header
OS Recovery	1x OS Recovery pin header
Case open	1x Case open pin header
安全 Security	1x TPM 2.0 pin header
LAN LED	1x LAN LED pin header
Front panel	1x Front panel（10 pin connector）, 包含开关, Reset、 Power、HDD LED

电源 Power
电源输入 Power Input	ATX
ATX power	300W / 500W /650W /850W ATX power
接口 Interface	24Pin ATX power, 8Pin ATX 12V power

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 40℃（HDD）
存储温度 Storage Temp.	-40℃ ~ 60℃
操作湿度 Operating Relative Humidity	40℃ 95%RH（HDD）
存储湿度 Storage Elative Humidity	60℃ 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation,
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms ； Non-operation: 20G@11ms

机构 Mechanical
尺寸 Dimension	330 x 300 x 175mm
安装方式 Mounting	桌面式（Desk-Mount）

认证 Certification
安规认证 Safety Certification	CCC

销售型号 Sales Model
销售型号	CIS-DH11-FAS1
